Manuelle Reinigung
Wenn eine manuelle Reinigung erforderlich ist
Beim Auftreten der folgenden Symptome
Es wird empfohlen, eine manuelle Reinigung durchzuführen, wenn eines der unten aufgeführten Symptome auftritt und nicht durch die Verfahren der normalen Reinigung bis hin zur starken Reinigung behoben werden kann.
Der Wiperwechsel kann auch zur Verbesserung dieser Symptome beitragen.
| Nozzleausfall oder Nozzleverschiebung | Tintentropfen | Schmierstreifen |
|---|---|---|
 |
 |
 |
| Staub oder andere Fremdkörper haften an den Druckköpfen und verhindern den korrekten Tintenablass. | Die Tinte sammelt sich in Staub oder Schmutz, der an den Druckköpfen haftet, und tropft auf das Medium. | Das Phänomen, wenn sich Schmutz oder Staub auf den Druckköpfen ansammelt. |
- Wenn Sie die Reinigungsstäbchen und die Reinigungsflüssigkeit für die manuelle Reinigung aufgebraucht haben, wenden Sie sich an Ihren autorisierten Händler.
- Die Druckköpfe sind Verschleißteile und müssen je nach Nutzungshäufigkeit oder -bedingungen ausgetauscht werden.
Manuelles Reinigungsverfahren
Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berühren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.
Plötzliche Bewegungen des Geräts können zu Verletzungen führen.
Wichtige Hinweise zu diesem Verfahren
- Um ein Austrocknen der Druckköpfe zu vermeiden, schließen Sie die manuelle Reinigung innerhalb von 10 Minuten nach der automatischen Reinigung ab. Nach 10 Minuten ertönt ein Warnton.
- Verwenden Sie als Hilfsmittel ausschließlich die mitgelieferten Reinigungsstäbchen. Wattestäbchen oder andere fusselnde Gegenstände können die Druckköpfe beschädigen. Wenn Sie die Reinigungsstäbchen verbraucht haben, kontaktieren Sie Ihren autorisierten Händler.
- Verwenden Sie für jeden Reinigungsvorgang ein neues Reinigungsstäbchen. Die Wiederverwendung von Reinigungsstäbchen kann die Druckqualität beeinträchtigen.
- Stecken Sie kein Reinigungsstäbchen, das bereits zur Reinigung verwendet wurde, in die Reinigungsflüssigkeit. Denn dadurch wird die Reinigungsflüssigkeit schlecht.
- Streichen Sie sehr sanft und mit so wenig Druck wie möglich über die Schwämme. Kein Reiben, Kratzen oder Ausdrücken.
Wenn während der Reinigung ein Warnton ertönt
Um ein Austrocknen der Druckköpfe zu verhindern, ertönt etwa 10 Minuten nach Abschluss der automatischen Reinigung ein Alarm. Führen Sie den Vorgang durch, indem Sie die in Utility angezeigte Meldung befolgen.
Verwenden Sie kein manuelles Reinigungswerkzeug, das durch Stöße oder Fallenlassen verformt worden sein könnte. Ersetzen Sie es stattdessen vor der Reinigung.
Die Verwendung eines verformten manuellen Reinigungswerkzeugs kann dazu führen, dass die manuelle Reinigung nicht ordnungsgemäß durchgeführt werden kann oder der Drucker beschädigt wird.
Befestigen Sie das manuelle Reinigungswerkzeug nur am Drucker, wenn Sie manuelle Reinigungsarbeiten durchführen.
Der interne Betrieb des Druckers kann dazu führen, dass der Flachtisch und das manuelle Reinigungswerkzeug miteinander in Kontakt kommen und der Drucker und das manuelle Reinigungswerkzeug beschädigt werden.
| Erforderliche Artikel | ||
|---|---|---|
 |
 |
 |
| Reinigungsstäbchen | Reinigungsflüssigkeit | Manuelles Reinigungswerkzeug |
Unter folgendem Link finden Sie ein Referenzvideo zu diesem Vorgang. Wir empfehlen Ihnen, sich dieses Video anzusehen, um den gesamten Arbeitsablauf zu verstehen.
- Entfernen Sie das zu bedruckende Objekt.
- Wenn das manuelle Reinigungswerkzeug in der Einheit aufbewahrt wird, nehmen Sie es heraus.
- Schließen Sie die Frontabdeckung.
-
Rufen Sie das Menü für die manuelle Reinigung mit einer der folgenden Methoden auf.
- Mitteilungen: Klicken Sie auf
und dann auf

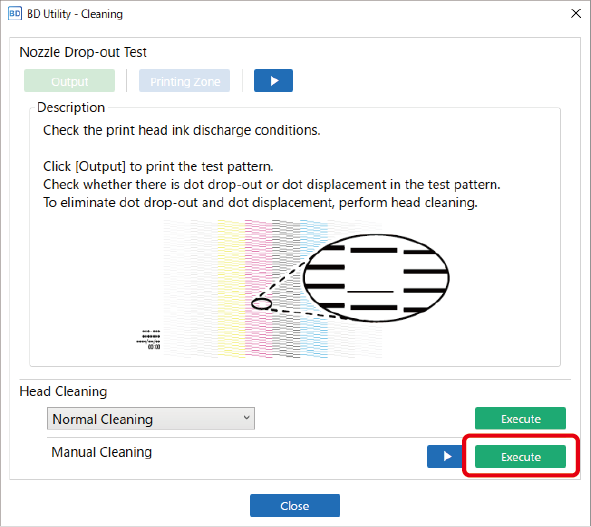

für Die manuelle Reinigung ist erforderlich.. - Klicken Sie auf dem Utility-Startbildschirm auf
Reinigung und dann auf Ausführen für Manuelle Reinigung.
Anmerkung Der Arbeitsablauf der manuellen Reinigung wird in Utility angezeigt. Lesen Sie die Anweisungen auf dem Bildschirm sorgfältig durch und führen Sie die Arbeiten aus. - Mitteilungen: Klicken Sie auf
-
Tragen Sie Schutzkleidung (Handschuhe und Brille).
Legen Sie die Schutzausrüstung an, und klicken Sie dann in Utility auf Weiter.
-
Bereiten Sie ein manuelles Reinigungswerkzeug vor.
-
Tragen Sie eine große Menge Reinigungsflüssigkeit auf das Reinigungsstäbchen auf.
-
Befestigen Sie das Reinigungsstäbchen am manuellen Reinigungswerkzeug.
Schieben Sie das Reinigungsstäbchen bis zum Anschlag ein.
Nachdem Sie das Reinigungsstäbchen installiert haben, klicken Sie in Utility auf Weiter.
-
Tragen Sie eine große Menge Reinigungsflüssigkeit auf das Reinigungsstäbchen auf.
- Öffnen Sie die Frontabdeckung.
-
Sichern Sie das manuelle Reinigungswerkzeug mit der Befestigungsschraube des manuellen Reinigungswerkzeugs in der in der Abbildung gezeigten Position.
-
Schließen Sie die Frontabdeckung.
Nachdem Sie die Frontabdeckung geschlossen haben, klicken Sie in Utility auf Weiter.Führen Sie eine automatische Reinigung in der Nähe der Druckköpfe durch.
-
Wenn in Utility Die automatische Reinigung ist abgeschlossen. angezeigt wird, öffnen Sie die Frontabdeckung und entfernen Sie das manuelle Reinigungswerkzeug.
- Verwenden Sie das Reinigungsstäbchen, um den Wiper, den Abstreifer und die Abdeckkappe nach der Reinigung der Druckköpfe zu reinigen.
- Es wird empfohlen, das manuelle Reinigungswerkzeug vor dem Luftverbesserungsgerät aufzubewahren.
WICHTIG Bewahren Sie die Befestigungsschraube des manuellen Reinigungswerkzeugs so auf, dass Sie sie nicht verlieren. -
Schließen Sie die Frontabdeckung.
Entfernen Sie das manuelle Reinigungswerkzeug. Schließen Sie die Frontabdeckung und klicken Sie dann in Utility auf Weiter.Der Druckkopfschlitten bewegt sich nach links.
- Öffnen Sie die Frontabdeckung.
-
Befolgen Sie die nachstehende Anleitung zum Reinigen des Wipers, des Abstreifers und der Abdeckkappe.
-
Reinigen Sie die rechte Seite und die Oberseite des Wipers.
-
Reinigen Sie den Abstreifer.
-
Reinigen Sie die vier Seiten um die Abdeckkappe herum.
-
Verwenden Sie die breite Fläche des Reinigungsstäbchens und bewegen Sie es an eine andere Stelle. Drücken Sie das Reinigungsstäbchen sanft gegen die Abdeckkappe, um den Schmutz aufzunehmen.
Nachdem Sie die Frontabdeckung geschlossen haben, klicken Sie in Utility auf Weiter. -
Reinigen Sie die rechte Seite und die Oberseite des Wipers.
- Wenn die Reinigung abgeschlossen ist, klicken Sie auf Schließen, um zum ursprünglichen Display zurückzukehren.
- Legen Sie das Papier für den Nozzletest ein.
-
Klicken Sie auf Reinigung.
-
Klicken Sie unter Nozzletest auf Ausgabe.
Der Druck des Testmusters startet.
- Wenn der Druckvorgang abgeschlossen ist, öffnen Sie die Frontabdeckung.
-
Überprüfen Sie, ob im Testmuster ein Nozzleausfall oder eine Nozzleverschiebung vorliegt.
Fehlende Blöcke zeigen einen Nozzleausfall an. Zusammengeklappte oder geneigte Blöcke zeigen eine Nozzleverschiebung an.
Anmerkung- Wenn das Problem weiterhin besteht, führen Sie die manuelle Reinigung erneut durch.
- Wenn Probleme wie Nozzleausfall und Nozzleverschiebung auch nach mehrmaliger manueller Reinigung bestehen bleiben, führen Sie eine Tintenerneuerung durch.
Wenn kein Nozzleausfall und keine Nozzleverschiebung auftritt, sind die Vorbereitungen für den Druck abgeschlossen. - Klicken Sie auf Schließen, um zum ursprünglichen Display zurückzukehren.
