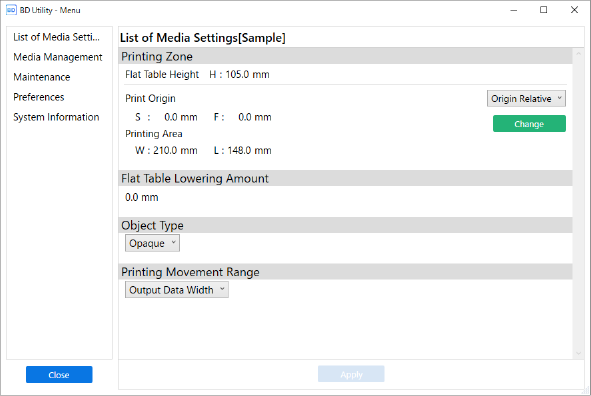

AnmerkungIn Utility wird das Fenster, in dem die Einstellungswerte der Objekte aufgelistet sind, Liste der Medieneinstellungen genannt.
In diesem Fenster werden die Einstellungsinformationen für das eingerichtete Objekt angezeigt.Dieses Fenster wird nicht angezeigt, wenn das Objekt noch nicht eingerichtet wurde.
Sie können die Einstellungswerte bei der Registrierung der Objekte prüfen und ändern*1. Auf der rechten Seite von Druckursprung befindet sich ein Element, das beim Ändern des Ausgangspunkt relativ eingestellt werden muss. Es handelt sich nicht um eine Einstellung für dieses Medium.
Die zu druckende Position in Höhenrichtung wird angezeigt.
Druckursprung
Der Punkt (A), der als Basis für die Druckposition dienen soll, wird als Abstand zum unteren rechten Referenzpunkt (S: 0 mm, F: 0 mm) (B) auf dem Flachtisch angezeigt.
Druckbereich
Der zu druckende Bereich, der den Druckursprung als Basis verwendet, wird in dem Abstand (mm) in W:S-Richtung und dann in dem Abstand (mm) in L:F-Richtung angezeigt.
Flanchtischabsenkungsmaß
Es werden die Werte angezeigt, die festlegen, wie weit von der automatisch eingestellten Höhe des Flachtisches gedruckt werden soll.
Objekttyp
Transparent oder Opak wird angezeigt.
Bewegungsbereich für den Druck
Die Arbeitsbreite des Druckkopfschlittens beim Drucken wird entweder als Druckdatenbreite, Medienbreite oder Ganze Breite angezeigt.
AnmerkungMedienbreite entspricht der für den Druckbereich eingestellten Breite.
*1 Sie können die Flanchtischhöhe und das Flanchtischabsenkungsmaß nicht ändern.
