Schritt 5: Erstellen von Daten beim Prüfen der Position

Vorgehensweise
  1. Start Sie Designer.

    Klicken Sie auf das Designer-Symbol im Roland DG Connect Hub.

    Wenn der Anmeldebildschirm von Roland DG Connect angezeigt wird, geben Sie Ihre E-Mail-Adresse und Ihr Passwort ein, um sich anzumelden.

  2. Gehen Sie wie folgt vor, um die in Schritt 4: Aufnahme des Bildes des Objekts gespeicherte Aufnahmedatei in Designer zu importieren.
    1. Klicken Sie auf Neues Design - Objektdekoration Design.
      Der Bildschirm Neues Objektdekorationsdesign erscheint.
    2. Öffnen Sie die Registerkarte AR-Bild.
    3. Geben Sie die Name des Entwurfs.
    4. Wählen Sie BD-8 oder BD-12.
      Wählen Sie den von Ihnen verwendeten Drucker aus.

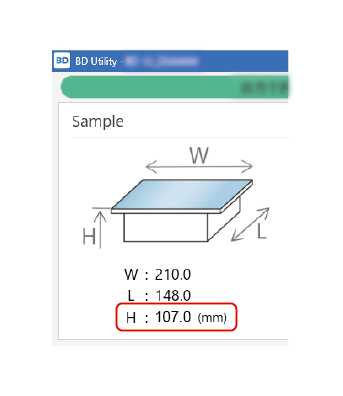

    5. Geben Sie den auf dem Startbildschirm des Dienstprogramms angezeigten Wert für Flanchtischhöhe in das Feld Tischhöhe ein.
      spj1721782513359_Source
    6. Laden Sie die Aufnahmedatei hoch.
    7. Klicken Sie auf Analysieren.

      Wenn die Datei korrekt als AR-Bild gelesen wird, erscheint ein Häkchen-Symbol.

      Anmerkung Wenn die Ausrichtungsmarkierungen nicht gelesen werden können, wird ein Fenster mit einer Fehlermeldung angezeigt. Siehe Ausrichtungsmarkierungen können nicht gelesen werden, um die Bildgebung erneut durchzuführen und erneut zu lesen.
    8. Klicken Sie auf Schaffen.
      Das aufgenommene Bild wird auf die Größe der vier Ausrichtungsmarkierungen (BD-8: W: 210 mm × L: 148 mm, BD-12: W: 305 mm × L: 210 mm) zugeschnitten und im Grafikbereich angezeigt.

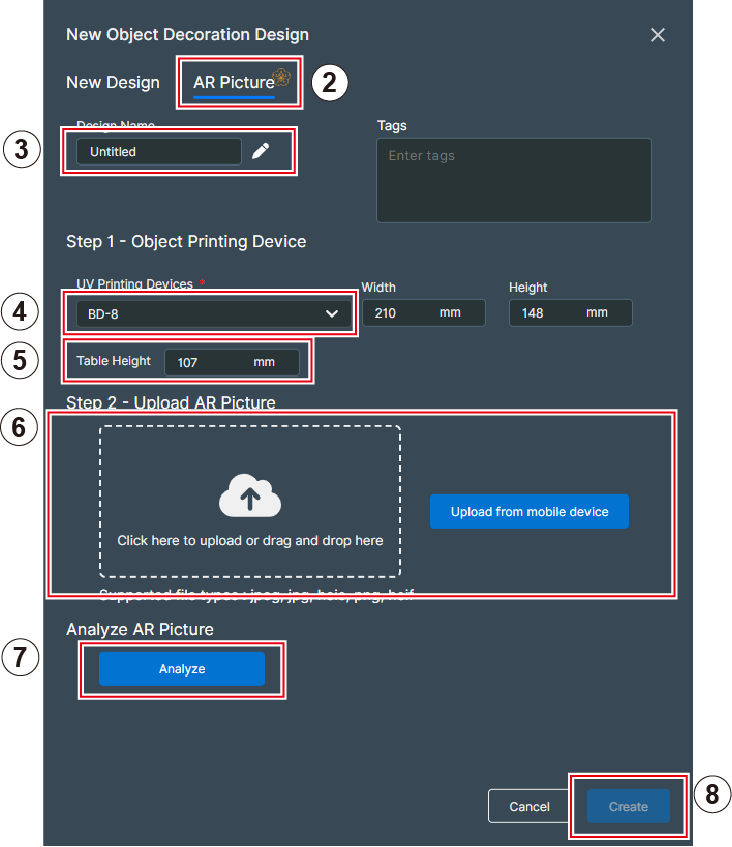

      BD-8_ARandMedia
  3. Erstellen und speichern Sie die Druckdaten.
    Die Druckdaten werden mit dem Objekt im Hintergrund erstellt, so dass Sie arbeiten können, während Sie sich ansehen, wie es nach dem Druckvorgang aussehen wird.

    Einzelheiten zur Erstellung von Druckdaten finden Sie im Designer-Benutzerhandbuch.
