Sustitución de la almohadilla de enjuague

La almohadilla de enjuague se utiliza cuando los cabezales de impresión rocían tinta en la posición inicial.

Cuando llega el momento de sustituir la almohadilla de enjuague, aparece el mensaje Es el momento de sustituir la almohadilla de enjuague.. En esta situación, sustituya la almohadilla de enjuague.

Para obtener información sobre la compra de almohadillas de enjuague, póngase en contacto con su distribuidor autorizado o visite nuestro sitio web (https://www.rolanddg.com/).

ADVERTENCIA

Asegúrese de realizar las operaciones indicadas en las instrucciones y no toque ninguna zona que no se especifique en las instrucciones.

Los movimientos repentinos del equipo podrían provocar lesiones.

Elementos necesarios

AP-640_FlashingFoam

AP_cleanerbottle

Almohadilla de enjuague

(sección de tinta optimizadora, sección de tinta de color: 1 cada uno)

 Palillo de limpieza (2) Botella de líquido de limpieza para el mantenimiento
IMPORTANTE
  • Utilice siempre palillos y líquido de limpieza distintos con las secciones de tinta optimizadora y de tinta de color. Si la tinta del optimizador y la tinta de color se mezclan, la tinta puede endurecerse y causar problemas de descarga.
  • Utilice una nueva botella de líquido de limpieza para el mantenimiento.
NOTA Si el interior de la impresora está sucio, consulte Limpieza de la máquina y realice la limpieza.
Procedimiento
  1. Cuando aparezca el mensaje Es el momento de sustituir la almohadilla de enjuague., pulse Aceptar.
  2. Retire el material.

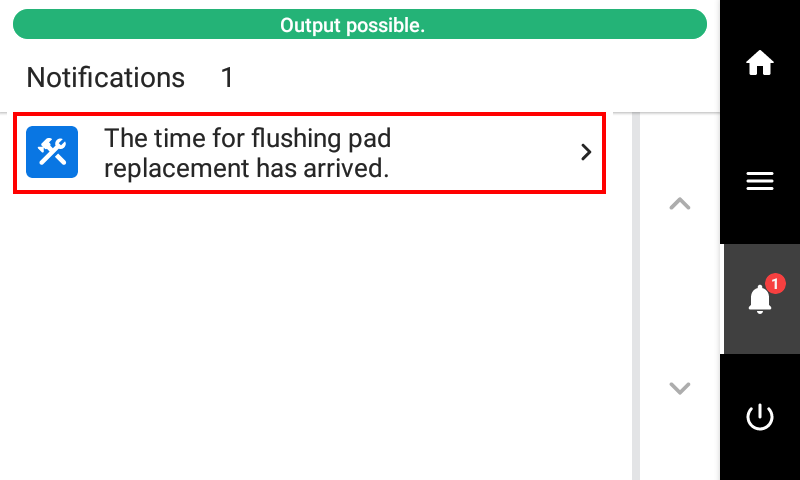

  3. Pulse VG3_Panel_Icon_NOTE_1note para mostrar los mensajes.
  4. Pulse Es el momento de sustituir la almohadilla de enjuague..
    AP_Panel_NOTE_TimetoReplaceFLPad
    Aparece la pantalla Sustitución de la almohadilla de enjuague.
  5. Pulse Ejecutar para la sección de tinta optimizadora de destino o la sección de tinta de color.
  6. Pulse Aceptar.
  7. Cuando aparezca Abra la tapa derecha., abra la tapa derecha.
    AP-640_OpenCoverR
  8. Retire el marco que va a sustituir.

    Coloque el dedo en A y levántelo para retirarlo. Si la almohadilla de enjuague está unida al marco, retírela con el dedo y retire solo el marco.

    La siguiente figura es un ejemplo de la sección de tinta de color Grupo B (CMYK).

    AP-640_RemoveFlashingFlame
    IMPORTANTE Durante el trabajo, guarde el marco de la sección de tinta optimizadora y el marco de la sección de tinta de color de manera que pueda identificarlos, para poder instalar los marcos en sus ubicaciones originales después de la sustitución.
  9. Eche una gota de líquido de limpieza en un palillo de limpieza.
    IMPORTANTE Si añade líquido de limpieza mientras limpia, no sumerja el palillo de limpieza en la punta de la botella de líquido de limpieza. En su lugar, eche el líquido de limpieza sobre el palillo de limpieza.
    AP_cleaningstic-bottle
  10. Limpie los restos de tinta en el marco.
    IMPORTANTE Utilice siempre palillos de limpieza distintos cuando limpie las secciones de tinta optimizadora y de tinta de color. El uso del mismo palillo de limpieza puede hacer que la tinta optimizadora y la tinta de color se mezclen, provocando el endurecimiento de la tinta.
    AP-640_CleanFlashingFlame
  11. Retire la almohadilla de enjuague del receptáculo de enjuague.

    La siguiente figura es un ejemplo de la sección de tinta de color Grupo B (CMYK).


    AP-640_RemoveFlashingFoam_Color
  12. Coloque la nueva almohadilla de enjuague en el receptáculo de enjuague.

    Para no dañar la almohadilla de enjuague, no utilice pinzas.

    IMPORTANTE Comprueba los siguientes puntos.
    • La almohadilla de enjuague debe colocarse dentro del marco que se muestra en la figura siguiente.

    • No debe haber ninguna almohadilla de enjuague en la partición (A) con el wiper.

      AP-640_Note-SetFlashingPad
  13. En el caso de la almohadilla de enjuague de la sección de tinta de color, sumérjala completamente en el líquido de limpieza siguiendo el siguiente procedimiento.
    NOTA La almohadilla de enjuague de la sección de tinta optimizadora no necesita empaparse en líquido de limpieza.
    1. Retire el inyector de la botella de líquido de limpieza y vierta todo el líquido de limpieza en la almohadilla de enjuague.
      AP-640_FlashingPadSoakedinCleanliquid
    2. Presione la punta de la botella de líquido de limpieza contra la almohadilla de enjuague y, a continuación, empape la almohadilla de enjuague con el líquido de limpieza hasta el fondo de la almohadilla.

      Presione la botella de líquido de limpieza hasta que el líquido de limpieza empape toda la almohadilla de enjuague.

      AP-640_FlashingPadSoakedinCleanliquid2
  14. Coloque el marco.
    IMPORTANTE Instale los marcos de la sección de tinta optimizadora y de la sección de tinta de color en sus ubicaciones originales.
    1. Introduzca el gancho (A) en la parte trasera.
      AP-640_SetFlashingFlame
    2. Baje la parte delantera del marco.

      La siguiente figura es un ejemplo de la sección de tinta de color Grupo B (CMYK).

      AP-640_SetFlashingFlame2
  15. Cuando el trabajo esté terminado, pulse Finalizar todo.
  16. Cuando aparezca Cierre la tapa., cierre la tapa derecha.
    AP-640_CloseCoverR
    Al cerrar la tapa derecha, se vuelve a la pantalla original.
  17. Pulse AP-640_Panel_Icon_HOME para volver a la pantalla original.
