※画面の例はIllustrator CC 2015ですが、他のバージョンでも操作方法は同じです。

※事前にPlug-in for Illustratorをインストールする必要があります

手順


  1. Illustratorを起動する。

  2. 新規書類を開き、アートボードの設定を行う。

    機体に表示されたカット幅と同じサイズのドキュメントサイズを設定します。
    長さは、作りたい成果物より長いサイズを設定してください。

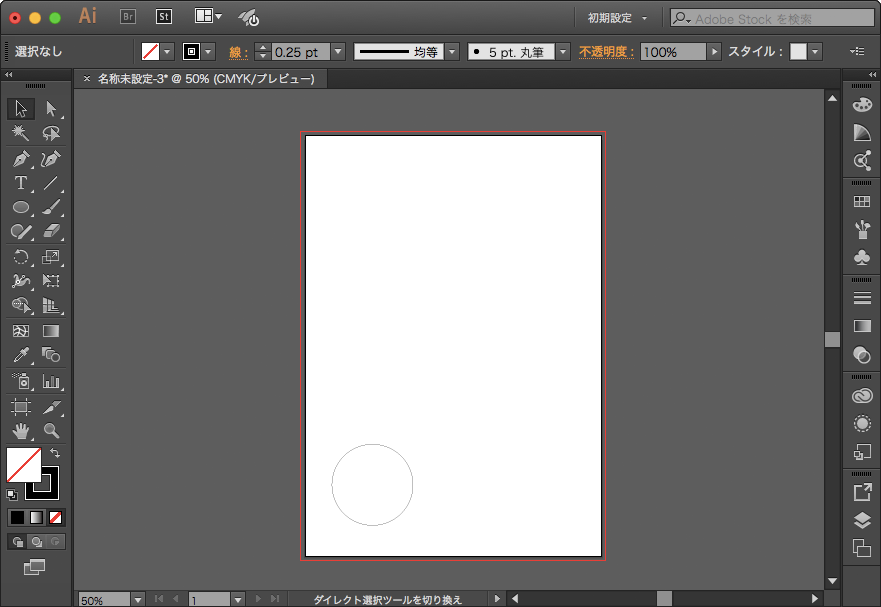

  3. デザインを作成するか、既存のファイルを開く。

    ここでは図のように作図します。

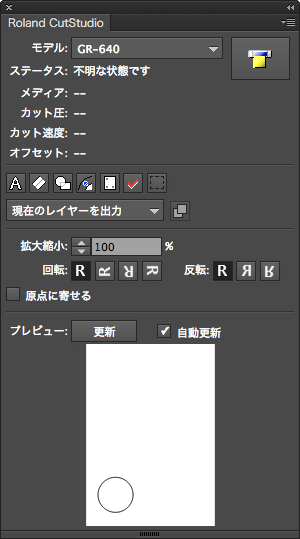

  4. 「ウィンドウ」-「エクステンション」-「Roland CutStudio」をクリックする。

    Roland CutStudioパレットが表示されます。

  5. ミシン目カットをしたいオブジェクトを選択する。

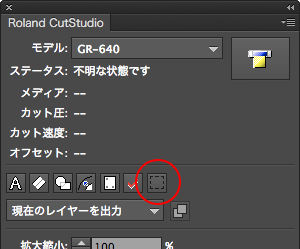

  6. をクリックする。

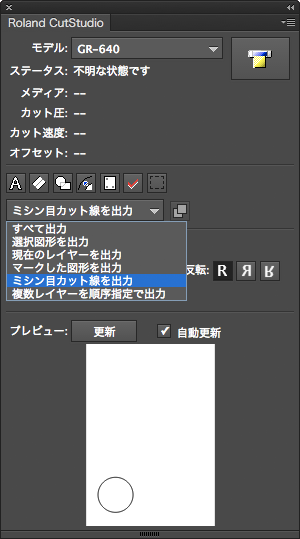

  7. 「ミシン目カット線を出力」を選ぶ。

  8. 「Roland CutStudio」パレットの「更新」をクリックする。

    プレビュー画面に出力したいカット線が表示されていることを確認します。
