注意

出力中はカッティングキャリッジにさわらない。
カッティングキャリッジは高速で動きます。ぶつかってけがをすることがあります。

※画面の例はIllustrator CC 2015ですが、他のバージョンでも操作方法は同じです。

事前にPlug-in for Illustratorをインストールする必要があります

手順


  1. Illustratorを起動する。

  2. 「ウィンドウ」メニューから「エクステンション」－「Roland CutStudio」をクリックする。

    「Roland CutStudio」パレットが表示されます。

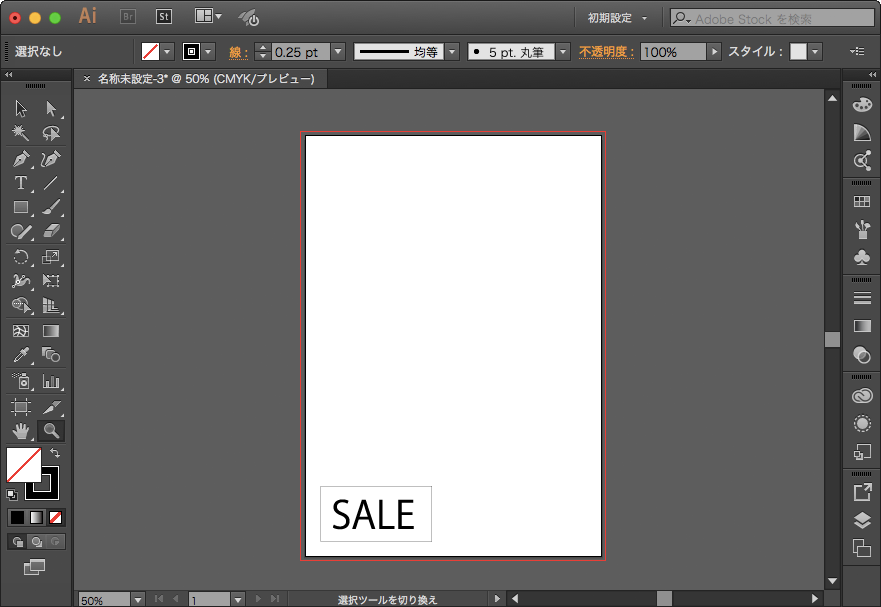

  3. 新規書類を作成してデザインを作成するか、既存のファイルを開く。

    ここでは図のように作図します。文字はアウトラインにしてください。

    文字を選択しパレットの をクリックすると、文字はアウトラインデータになります。

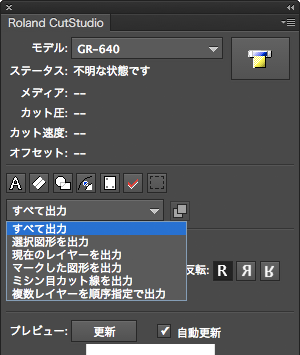

  4. 「すべて出力」を選ぶ。

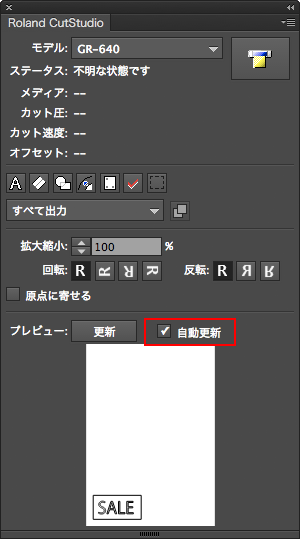

  5. 「Roland CutStudio」パレットの「自動更新」をチェックする。

    プレビュー画面に出力したいカット線が表示されていることを確認します。

  6. をクリックする。

    次のダイアログが開きます。


  7. お手元の機体のモデル名を選び、［Cut］をクリックする。

    カッティングデータが出力されます。
