ミリングバー交換テスト

正しい位置に正しい長さのミリングバーをセットできているかを確認します。待機時に把持しているダミーピンと交換して、指定したミリングバーを正しく把持できればミリングバー交換テストは成功です。

步驟
  1. ミリングバーがATCマガジンにセットされていることを確認する。
    安裝刀具
  2. VPanelを表示する。
  3. 打開Machine settings畫面。
    1. 在VPanel主畫面選擇操作的機器。
      連線多台機器時，在MACHINE STATUS中按一下要操作的機器的影像即可切換操作對象。
    2. 按一下Icon_VPanel_MachineSetting。

      即會顯示Machine settings畫面。

      VPanel_Main_MachineSetting
  4. タブのをクリックする。
    VPanel_MachineSetting_Maintenance_SpindleRun-in

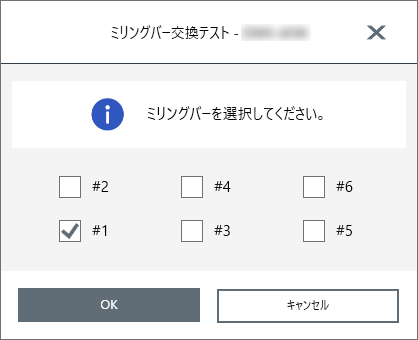

  5. 交換テストを行いたいミリングバーを選択する。

    VPanelに表示される番号は、ATCマガジンの番号に対応しています。

    選択した番号にセットされているミリングバーを正しく把持できるかどうかをテストします。ミリングバーは複数選択することができます。

    VPanel_DWX-43W_MillingBurReplacement_02
  6. をクリックする。

    ミリングバー交換テストが始まります。

    VPanelのエリアに、交換中のミリングバーの番号が表示されます。

  7. 作業完了のメッセージが表示されたら、をクリックする。
