ミリングバー交換テスト

正しい位置に正しい長さのミリングバーをセットできているかを確認します。待機時に把持しているダミーピンと交換して、指定したミリングバーを正しく把持できればミリングバー交換テストは成功です。

手順
  1. ミリングバーがATCマガジンにセットされていることを確認する。
    ミリングバーをセットする
  2. VPanelを表示する。
  3. 機体設定画面を開く。
    1. VPanelのメイン画面で操作する機体を選択する。
      機体を複数台接続している場合は、MACHINE STATUSで操作する機体の画像をクリックして操作対象を切り替えます。
    2. Icon_VPanel_MachineSetting をクリックする。

      機体設定画面が表示されます。

      VPanel_Main_MachineSetting
  4. タブのをクリックする。
    VPanel_MachineSetting_Maintenance_SpindleRun-in

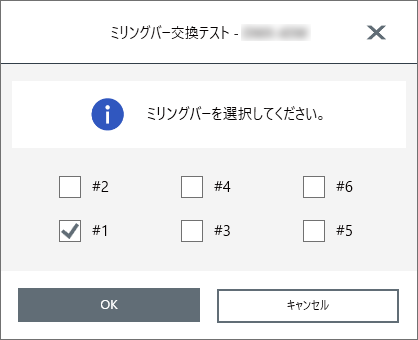

  5. 交換テストを行いたいミリングバーを選択する。

    VPanelに表示される番号は、ATCマガジンの番号に対応しています。

    選択した番号にセットされているミリングバーを正しく把持できるかどうかをテストします。ミリングバーは複数選択することができます。

    VPanel_DWX-43W_MillingBurReplacement_02
  6. をクリックする。

    ミリングバー交換テストが始まります。

    VPanelのエリアに、交換中のミリングバーの番号が表示されます。

  7. 作業完了のメッセージが表示されたら、をクリックする。
