ミリングバー交換テスト

正しい位置に正しい長さのミリングバーをセットできているかを確認します。待機時に把持しているダミーピンと交換して、指定したミリングバーを正しく把持できればミリングバー交換テストは成功です。

Vorgehensweise
  1. ミリングバーがATCマガジンにセットされていることを確認する。
    Fräser einsetzen
  2. VPanelを表示する。
  3. Öffnen Sie das Fenster Machine settings.
    1. Wählen Sie im obersten Fenster von VPanel die Maschine, mit der Sie arbeiten möchten.
      Wenn mehrere Maschinen angeschlossen sind, können Sie auf eine andere Maschine umschalten, indem Sie unter MACHINE STATUS auf deren Bild klicken.
    2. Klicken Sie auf Icon_VPanel_MachineSetting.

      Das Fenster Machine settings wird angezeigt.

      VPanel_Main_MachineSetting
  4. タブのをクリックする。
    VPanel_MachineSetting_Maintenance_SpindleRun-in

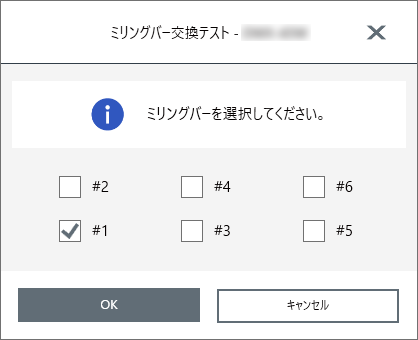

  5. 交換テストを行いたいミリングバーを選択する。

    VPanelに表示される番号は、ATCマガジンの番号に対応しています。

    選択した番号にセットされているミリングバーを正しく把持できるかどうかをテストします。ミリングバーは複数選択することができます。

    VPanel_DWX-43W_MillingBurReplacement_02
  6. をクリックする。

    ミリングバー交換テストが始まります。

    VPanelのエリアに、交換中のミリングバーの番号が表示されます。

  7. 作業完了のメッセージが表示されたら、をクリックする。
